Description :

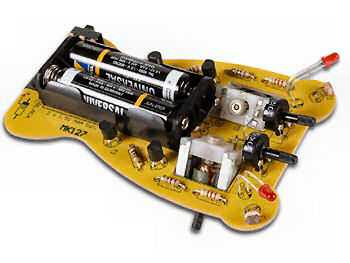

Ce petit robot livré en kit est en fait un insecte
électronique qui réagit en suivant la lumière.
Le principe est simple : il est basé sur un pont
diviseur (R1, LDR1 et RV1) déséquilibré par la variation de la valeur de
la photo résistance LDR1. Lorsque la photo résistance est exposée à un
maximum de lumière, sa valeur est minimale et vice-versa. C'est donc le
transistor T1 monté en driver et T2 qui alimente le moteur. La LED LD1
s'allume pendant la rotation du moteur mais sert aussi de diode de roue
libre empêchant tout retour inductif vers T2.
Schéma :
Manuel de montage :
<

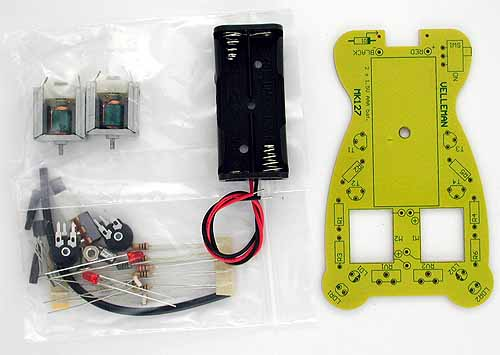

Contenu de la boîte :
Implantation des composants :
 |
