Vous désirez prolonger le plaisir du vol en ayant une autonomie quasi-illimitée du récepteur et des servos ???

Pas de problème ! Fabriquez vous-même votre accu de réception sur mesure...

Achetez 4 (pour 4,8V) ou 5 éléments (pour 6V) avec lamelles à souder, un cordon d'alimentation, du fil, du carton et de la gaine thermo-rétractable pour les fils et pour les batteries.

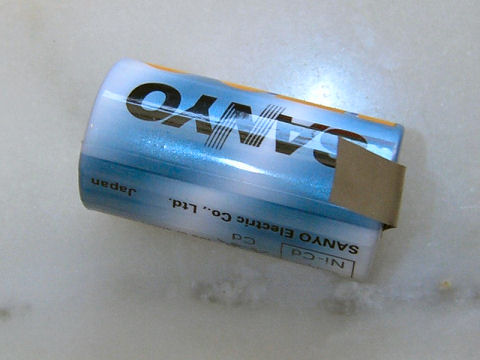

L'aspect d'un élément, avec la lamelle à droite (il y en a aussi une à gauche).

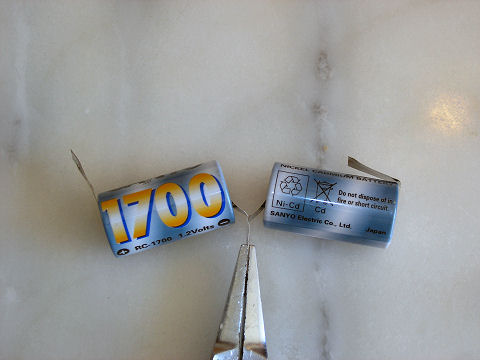

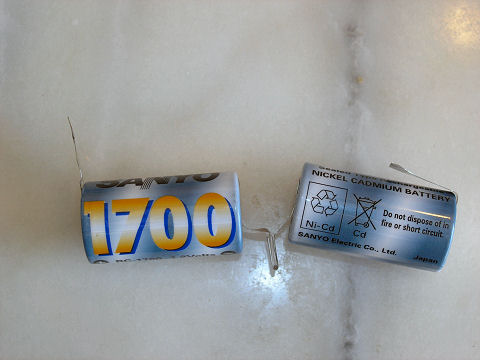

Joindre le pôle + d'un élément avec le pôle - d'un autre.
Plier les lamelles ensemble.

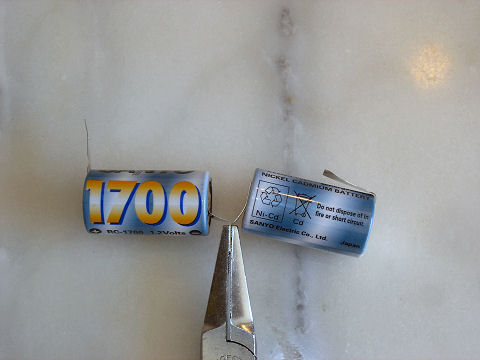

Sertir les deux lamelles.

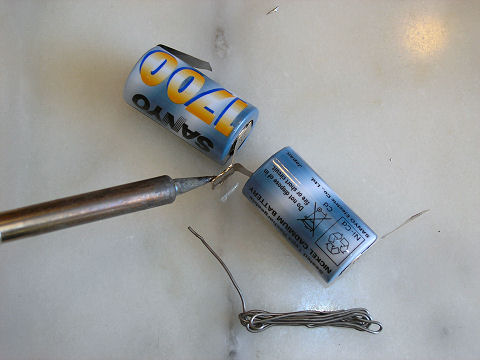

Souder.

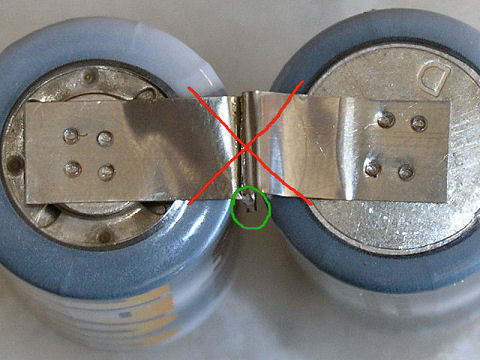

Vérifier chaque soudure. L'étain doit bien s'étaler entre les deux lamelles par capillarité comme dans la zone entourée de vert et non comme sous la croix rouge.

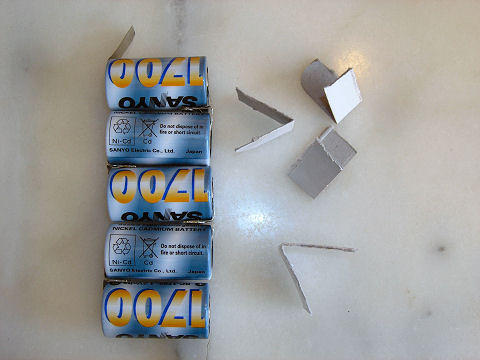

Découper (même grossièrement) des bouts de carton pour les intercaler entre les éléments afin de les espacer de façon régulière.

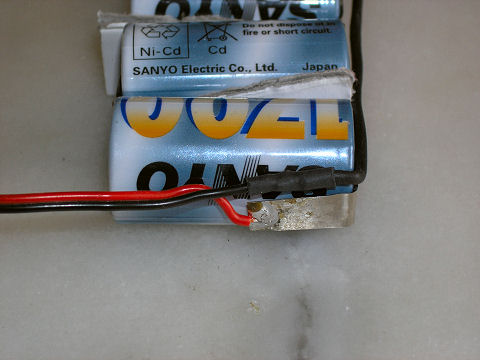

Souder le fil rouge sur la lamelle +. Souder un fil noir en rallonge sur le fil noir de la prise d'alimentation, l'isoler et aller jusqu'à hauteur de la lamelle - du dernier élément.

Rappelons que la soudure doit être bien lisse et bien brillante pour être de bonne qualité.

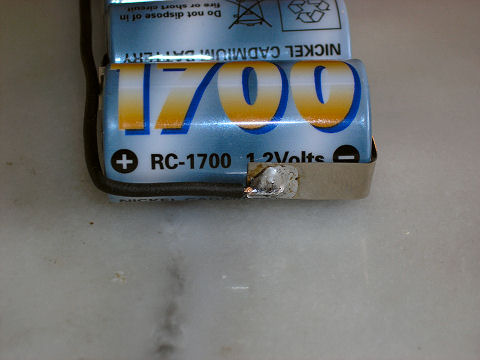

Souder le fil noir sur la lamelle - du dernier élément.

Ne pas procéder dans l'ordre inverse : cela provoquerai un court-circuit entre + et - !!!

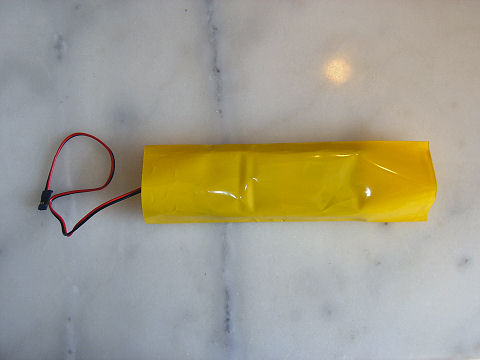

Enfiler la gaine sur les éléments en laissant suffisamment de longueur de chaque côté. Mieux vaut trop long que pas assez !!!

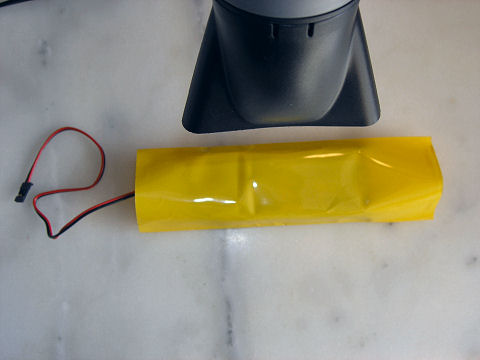

Chauffer avec un sèche-cheveux.

Astuce : pour augmenter la température de sortie, ne pas hésiter à placer la paume de la main sur la partie arrière du sèche-cheveux.

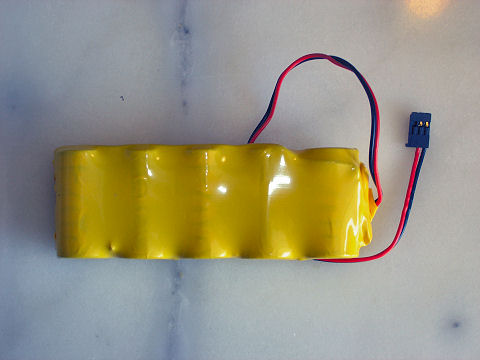

Chauffer jusqu'à rétractation totale autour des éléments. Remplier la gaine aux extrémités, à chaud pour qu'elle reste en position en refroidissant. Couper si nécessaire et ne pas hésiter à reprendre en chauffant pour bien replier, y compris le fil pour bien le bloquer.
