Prise écolage FC18

Petit rappel du brochage original Futaba FC18

1 : +V batterie

2 : PPM sortie

3 : PPM entrée

4 : Non connecté

5 : Non connecté

6 : Non connecté

Blindage : Masse

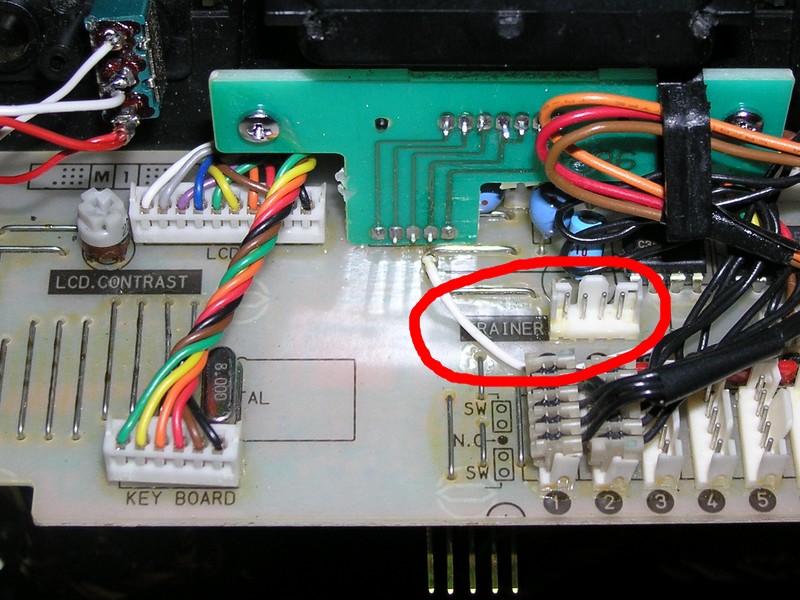

Repérage de la prise "Trainer" dans le boîtier de la radio Futaba FC18 :

Il suffit de récupérer un connecteur audio 4 broches de lecteur CD :

De modifier la position des fils blanc, noir et rouge, de couper et souder sur les broches du connecteur DIN 6 broches châssis par l'intermédiaire de 3 mini inductances de 10μH :

Câbler comme suit :

Connecteur TRAINER	Interrupteur momentané	Prise DIN
de gauche à droite sur la photo
1 : IN (fil blanc)	Point central
2 : OUT (fil rouge)	Contact au repos	2 : OUT
3 : +V
4 : Masse (fil noir)		Masse
	Contact au travail	3 : IN
