Voici un voltmètre bar graphe qui permet de lire rapidement sur le terrain, la tension des batteries du récepteur. Le schéma est on ne peut plus classique (pour les électroniciens), il est basé sur le très connu circuit intégré LM3914. Je connais d'ailleurs, ce circuit depuis que je fais de l'électronique, c'est à dire plus de 20 ans ! Ce montage fonctionnant avec une tension de référence, il est très important que la pile de 9V soit alcaline et non rechargeable car cette dernière est plus faible en tension de sortie et fausserai la lecture...
Le schéma : Le typon côté cuivre :
L'implantation des composants :
Nomenclature des composants : R1 = 1.2K - 1%, précision R2 = 3.3K - 1%, précision P1 = Trimmer, 200 Ohm P2 = Trimmer, 1K C2 = 1.5 à 2.2µF/16V (Tantale) IC1 = LM3914 LED = 8 vertes, 1 jaune, 1 rouge, 3mm Pile = 9 volt alcaline Le fichier au format ARES Lite ici : < (Cliquer sur l'image pour télécharger le fichier au format PDF)
C'est une variante du montage précédent permettant un branchement direct sur la batterie du récepteur pour une lecture directe de la tension.

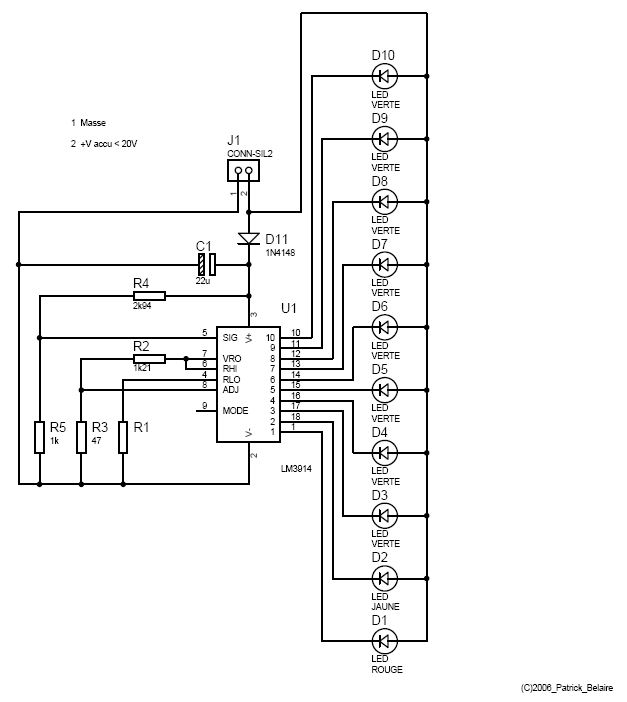

Le schéma : Assez similaire au modèle précédent (normal, c'est le même circuit intégré LM3914) il est très différent dans le fonctionnement car il est alimenté par la source qu'il teste !!! ATTENTION : l'emploi de résistances de tolérance 1% est donc IMPÉRATIF pour ce montage !
Le typon côté cuivre :

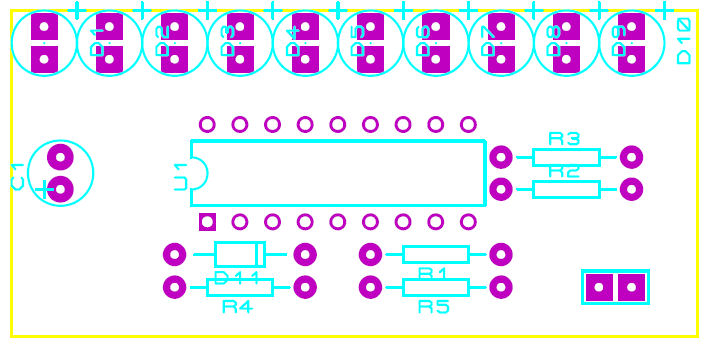

L'implantation des composants :
Nomenclature des composants : R1 = voir tableau - 1%, précision R2 = 1,21k - 1%, précision R3 = 47 - 1%, précision R4 = voir tableau - 1%, précision R5 = 1k - 1%, précision C1 = 22µF/25V (Tantale) IC1 = LM3914 D11 = 1N4148 LED = 8 vertes, 1 jaune, 1 rouge, 3mm Le fichier au format ARES Lite ici :
<

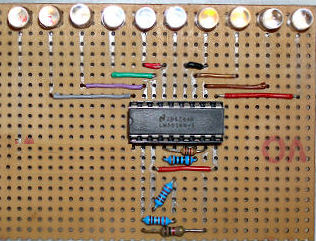

Le montage réalisé sur plaque d'essai :
|
